Industrievorhang als Sekundärbarriere an einer Absauganlage
Bei einer bestehenden Absauganlage mit einem Durchmesser von 1,65 m und einer Höhe von 1,80 m kommt ein großvolumiger Filtersack zum Einsatz. Die Anlage ist konstruktiv weitgehend dicht ausgeführt und für die Absaugung feinster Stäube ausgelegt. Dennoch zeigt sich im Betrieb ein typisches Problem: Eine vollständige Staubfreiheit im Umfeld ist praktisch nicht erreichbar.
Staubemissionen trotz dichter Anlagentechnik
Auch bei technisch gut ausgeführten Systemen entstehen unvermeidbare Emissionen. Ursachen sind unter anderem:
- minimale Leckagen an Verbindungen und Revisionsstellen
- Druckverhältnisse beim An- und Abfahren der Anlage
- insbesondere der Wechsel des Filtersacks
Gerade feine Staubpartikel bleiben lange in der Luft und verteilen sich über Luftbewegungen im Raum. In unmittelbarer Nähe installierte, empfindliche Geräte können dadurch im Laufe der Zeit beeinträchtigt werden.

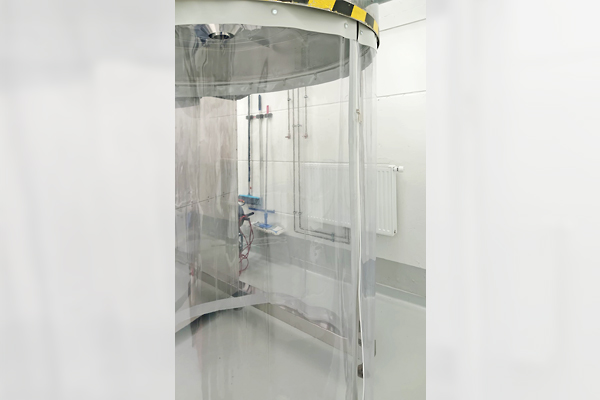

Ergänzende Maßnahme: Umlaufender Industrievorhang
Zur Begrenzung der Staubausbreitung wurde die Absauganlage zusätzlich mit einem umlaufenden Industrievorhang ausgestattet. Ziel ist keine vollständige Abdichtung, sondern die Schaffung einer kontrollierten Schutzzone um die Anlage.
Die Umsetzung im Detail:
- Schienensystem:
Maßgefertigt und passend zum Durchmesser von 1,65 m in zwei Segmenten gebogen - Vorhangmaterial:
Glasklare Ausführung für uneingeschränkte Sicht auf die Anlage - Geometrie:
Umlaufende Anordnung entlang des Anlagenumfangs (ca. 5,18 m)
Wirkprinzip der Lösung
Der Vorhang fungiert als Sekundärbarriere und beeinflusst die Strömungsverhältnisse im direkten Umfeld der Anlage:
- Reduzierung von Luftbewegungen im Nahbereich
- Begrenzung der Ausbreitung freigesetzter Staubpartikel
- Abschirmung angrenzender Bereiche gegenüber diffuser Staubverteilung
Insbesondere bei kurzzeitigen Emissionen, wie sie beim Filtersackwechsel auftreten, wird die Ausbreitung deutlich eingegrenzt.
Abgrenzung der Funktion
Der eingesetzte Industrievorhang ersetzt keine Absaug- oder Filtertechnik. Seine Funktion liegt ausschließlich in der Ergänzung bestehender Systeme:
- keine vollständige Staubdichtheit
- keine eigenständige Filterwirkung
- keine Sicherstellung von Grenzwerten ohne zusätzliche Maßnahmen
Ergebnis der Umsetzung
Durch die passgenaue Sonderanfertigung entsteht eine klar definierte Schutzzone um die Absauganlage. Die Staubbelastung im direkten Umfeld wird reduziert, und empfindliche Geräte werden wirksam vor schleichender Verschmutzung geschützt.
Die Kombination aus funktionierender Absaugtechnik und zusätzlicher Abschirmung stellt in solchen Anwendungsfällen eine technisch sinnvolle und praxisnahe Lösung dar.
